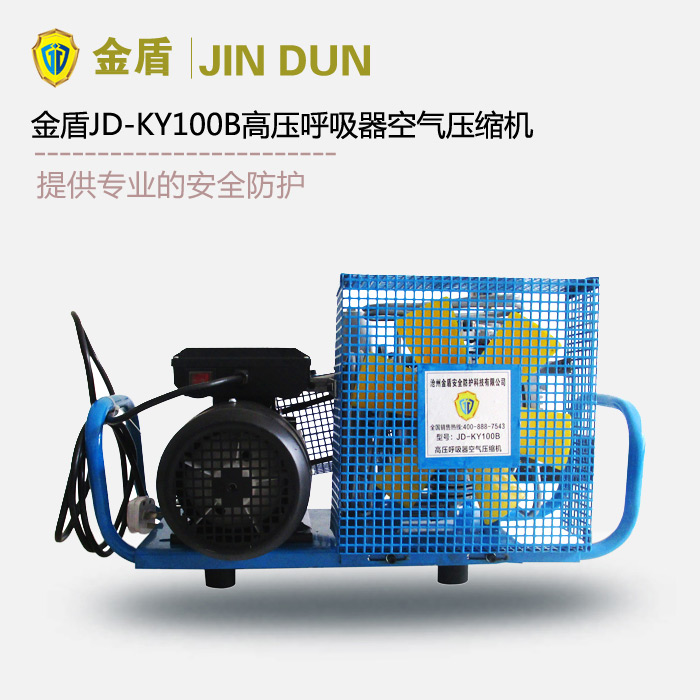

金盾JD-KY100B高压呼吸空气压缩机

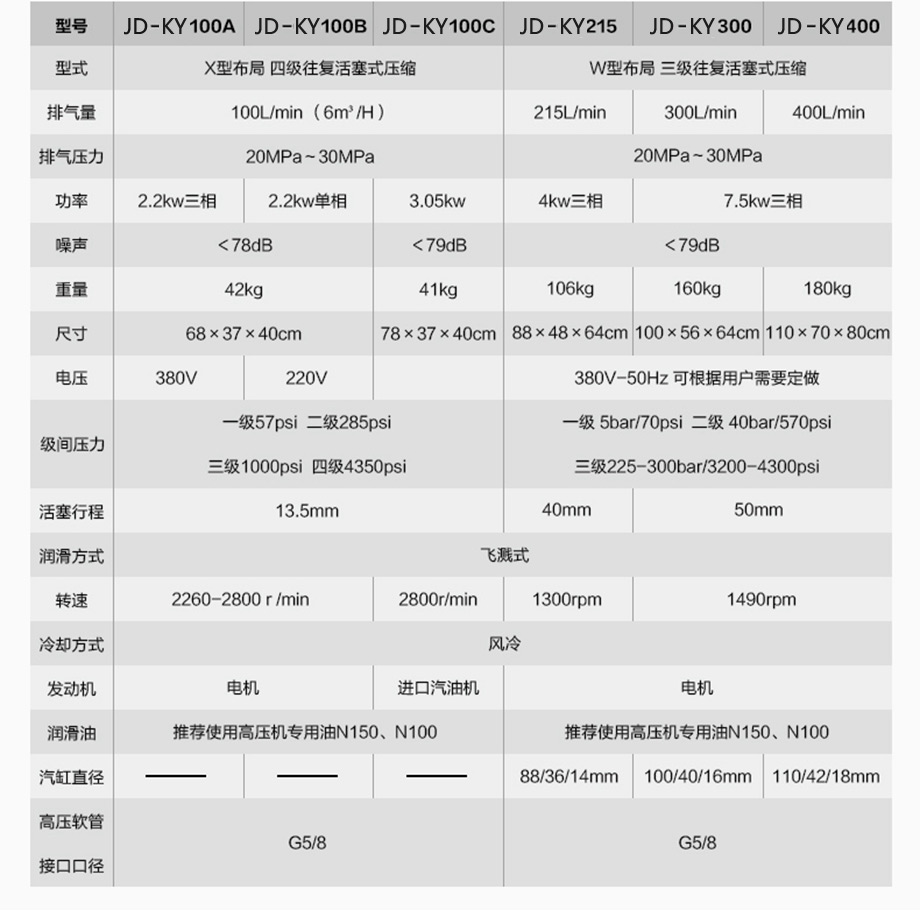

型号:JD-KY100B
型式:X型布局 四级往复活塞式压缩
排气量:100L/min (6m3/H)(按吸入状态换算)
排气压力:20MPa~30MPa
活塞行程:13.5mm
润滑方式:飞溅式
冷却方式:风冷
发动机:电机
机组重量:42kg
型式:X型布局 四级往复活塞式压缩
排气量:100L/min (6m3/H)(按吸入状态换算)
排气压力:20MPa~30MPa
活塞行程:13.5mm
润滑方式:飞溅式
冷却方式:风冷
发动机:电机
机组重量:42kg
![](/uploads/allimg/180711/9-1PG1152230.jpg)
![](/uploads/allimg/180711/9-1PG1150052.jpg)

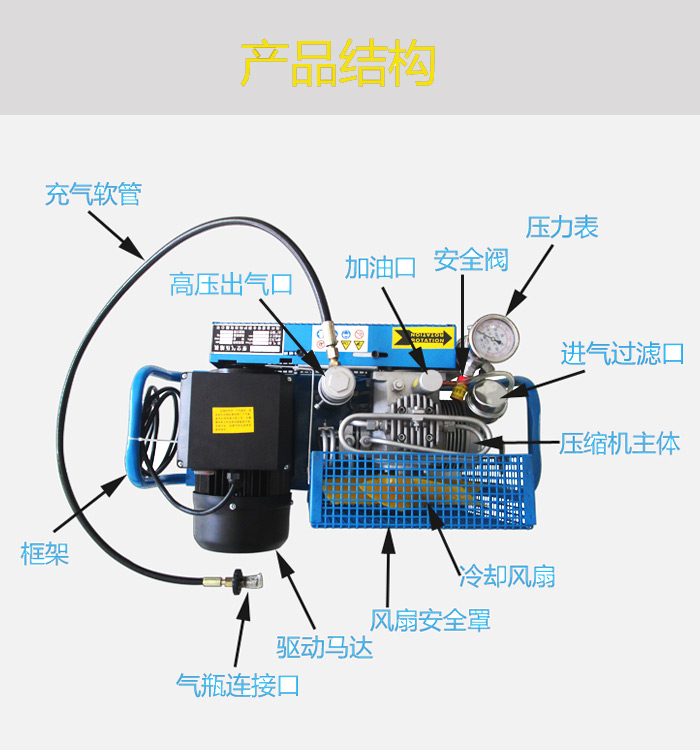

JD-KY100系列高压空气压缩机是一级进排气阀采用舌簧阀片,二、三、四级进气采用气缸扫气孔方式将压缩空气自由吸入气缸,排气使用环状阀。JD-KY100系列作为一种提高气体压力或输送气体的机器,可将自由状态下的空气,压缩至表压为20~30兆帕的压缩空气,该空气通过机组中的分离器与过滤器后,脱除了含在高压空气中的油份和杂质。JD-KY100高压空气压缩机可广泛适用于消防呼吸、潜水作业、潜水运动、渔业捕捞、水产养殖、水下工程、船舶制造及制造业、军事和航空领域,可为作业人员和任何需要使用安全可靠气源的产业,提供高净化、安全可靠的压缩呼吸空气。
![](/uploads/allimg/180711/9-1PG1150053.jpg)
![](/uploads/allimg/180711/9-1PG1150326.jpg)
![](/uploads/allimg/180711/9-1PG1150327.jpg)
![](/uploads/allimg/180711/9-1PG1150053-50.jpg)
![](/uploads/allimg/180711/9-1PG1151233.jpg)
![金盾JD-KY100B高压呼吸空气压缩机](/uploads/allimg/190116/9-1Z116113509.jpg)
![](/uploads/allimg/180711/9-1PG1151324.jpg)
![](/uploads/allimg/180711/9-1PG1150053-52.jpg)
工作流程:
压缩机的工作环境必须清洁无尘,空气通过过滤器进入压缩机。经过一级进气阀,一级压缩开始。压缩机在压缩过程中,机身,阀门,活塞,气缸,和润滑油产生的热量靠冷却风扇转动使空气流动散热。其余热量通过连接不同压缩过程的冷却管散热。压缩后的空气的温度仅仅比常温高几摄氏度。根据不同的气候条件,吸入空气有一定湿度百分比。在压缩.冷却过程中,湿气凝结和形成期间气体随着小油粒形成白色乳状液沉淀在分离器中。
压缩机的工作环境必须清洁无尘,空气通过过滤器进入压缩机。经过一级进气阀,一级压缩开始。压缩机在压缩过程中,机身,阀门,活塞,气缸,和润滑油产生的热量靠冷却风扇转动使空气流动散热。其余热量通过连接不同压缩过程的冷却管散热。压缩后的空气的温度仅仅比常温高几摄氏度。根据不同的气候条件,吸入空气有一定湿度百分比。在压缩.冷却过程中,湿气凝结和形成期间气体随着小油粒形成白色乳状液沉淀在分离器中。
